2025年6月25日高级维修电工实训考核装置、高级维修电工实验实训设备

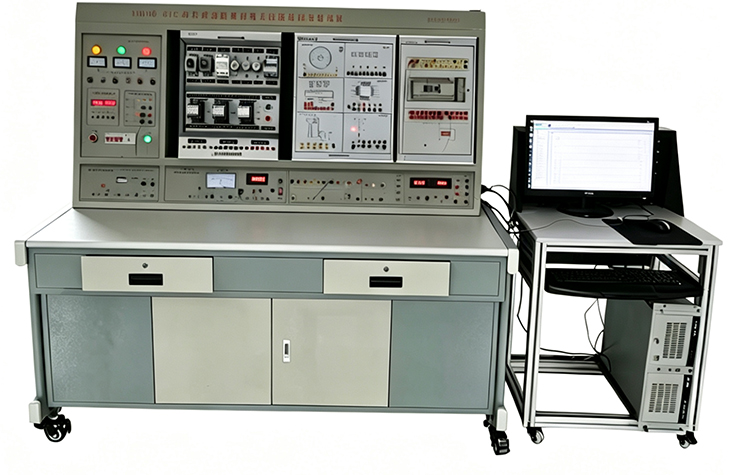

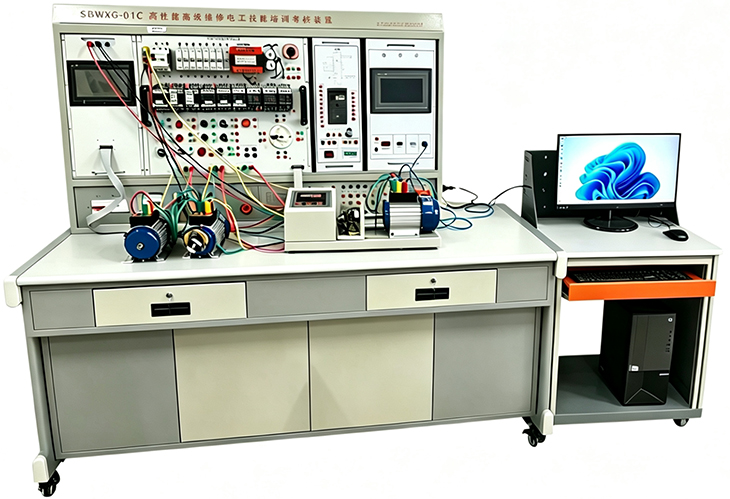

SBWXDG-01B高级维修电工实训考核装置

高级维修电工实训考核装置、高级维修电工实验室为机电、汽车、电气自动化专业的综合实验室，主要承担电力拖动控制线路的安装配盘等的课内实验、课程设计、毕业设计以及电工考证等的培训。通过实验与培训，增强学生的学习积极性，培养学生的动手能力，深化对理论的理解，更好的掌握基础知识、基本理论、基本技能，强化工程能力和创新能力的培养，提高学生发现问题、分析问题和解决问题的能力。

维修电工技能考核装置根据电气类专业的电气控制技术课程实训教学要求设计的，它适用于初、中、高级电工和维修电工实际操作技能培训要求，有利于提高学生的实际操作技能。该实训装置不仅可供学生进行实训实际操作，而且也是初级、中级、高级电工和维修电工技能考核的理想设备。

一、维修电工技能考核装置特点

（1）电气控制线路元器件都装在作为挂板的安装板上，操作方便、更换便捷，便于扩展功能或开发新实训，操作内容的选择具有典型性和实用性。符合人体工程学操作高度要求。

（2）操作台只需三相四线的交流电源，即可投入使用

（3）技能培训用的控制线路和经特殊设计的小电机，可模拟工厂中各类电气拖动系统，并可满足维修电工的安装、调试、故障分析及排除的技术要求

（4）装置设有电压型和电流性漏电保护器，能确保操作者的人生安全

（5）所有元器件都通过导线引到接线端子上，学生接线时只需在端子上进行接线，有利于保护元器件

（6）装置的设计为双组型，控制屏设有两组独立电源，且互不干扰，可供两个学生同时进行实训操作

（7）配有欧式导线架，用于悬挂和放置实训专用连接导线，外形尺寸为530mm×430mm×1200mm，设有五个万向轮，造型美观大方。

二、技术性能

输入电源：三相四线（或三相五线）～380V±10% 50Hz

工作环境：温度-10℃～+40℃ 相对湿度＜85%(25℃) 海拔＜4000m

装置容量：＜1.5kVA

参考重量：100kg

参考外形尺寸：1800mm×750mm×1790mm

安全保护：设有电流型漏电保护器（漏电保护动作电流：≤30mA；漏电保护动作时间：≤0.1s）和电压型漏电保护器，当线路有漏电现象，即能实施保护并切断输出电源。

三、维修电工技能考核装置的基本配置及功能

实训台设有两组电源，通过启、停按钮控制电源的输出，并设有急停按钮。电源输出设有短路保护。

（1）交流电源

实训台提供线电压380V和相电压220V两种电源，还设有多个单、三相电源插座。

（2）整流二极管

提供整流二极管1N5408四个，用于能耗制动电路。

各种规格的电阻

提供75Ω/75W功率电阻三个，用于降压启动电路。

提供10Ω/25W功率电阻一个，用于能耗制动电路。

（3）低压交流电源

提供变压器1只，输入380V，输出110V及36V两组电源，用于能耗制动电路。

（4）实训桌

实训桌为铁质双层亚光密纹喷塑结构，桌面为防火、防水、耐磨高密度板，结构坚固，造型美观大方，桌子左右各设有一个抽屉。

（5）实训室智能电源管理系统（整个实训室配1套）

输入电压：三相四线制380V±10%，50HZ；上电前合闸条件检测：输入过压、欠压、对地漏电、过流、任一故障存在不合闸，并且进行报警；运行检测保护：输入过压、欠压、输出过流、漏电，任一故障出现将自动跳闸，实施保护，并且进行普通话语音报警，保护阀值现场可设置；实训室总体智能电源管理系统上电前合闸条件检测，符合上电条件后，实训室总体智能电源管理系统自动合闸，恢复供电；具有实时电压显示/故障次数显示。

序号	实训模块名称	数量	备注
1	维修电工实训考核组件（一）	1件	提供电容器2只、交流电磁阀1只、交流接触器1只、热继电器3只
2	维修电工实训考核组件（二）	1件	提供空气开关1只、3P熔断器2只、交流接触器3只
3	维修电工实训考核组件（三）	1件	提供通电延时时间继电器2只、断电延时时间继电器1只、行程开关4只、各种颜色的按钮6只
4	维修电工实训考核组件（四）	1件	提供交流接触器4只
5	仪表照明实训考核组件（一）	1件	提供二极漏电保护器1只、3P熔断器2只、闸刀开关1只、单相电度表1只
6	仪表照明实训考核组件（二）	1件	提供螺口灯座2只、开关盒3只、镇流器1只、启辉器1只、日光灯1只
7	仪表照明实训考核组件（三）	1件	提供交流电流表3只、电流互感器3只
8	仪表照明实训考核组件（四）	1件	提供交流电压表1只、三相功率因数表1只、电压指示切换开关1只
9	仪表照明实训考核组件（五）	1件	提供三相三线有功电度表1只
10	仪表照明实训考核组件（六）	1件	提供三相四线有功电度表1只
11	仪表照明实训考核组件（七）	1件	提供三相四线无功电度表1只
12	三相负载	1件	提供三相电阻负载和三相电容负载
13	网孔实操板	1 块	通过搭配元器件，学生可自行在网孔板上固定、安装、布局、走线和调试，能培养学生的动手能力和操作技能。该网孔板还可作为实训项目的扩展模块。
14	实训元器件包	1 套
15	单相电容启动电动机	1 台	交流220V
16	三相鼠笼式异步电动机	1 台	交流380V/△
17	三相鼠笼异步电动机	1 台	交流380V/Y（带速度继电器）
18	三相双速异步电动机	1 台	交流380V/YY/△
19	实训连接线及配件	1 套

序号	名称	型号与规格	数量
1	单相电度表		1台
2	螺口灯座		2只
3	灯泡		1只
4	单联开关		1只
5	双控开关		1只
6	声（光）控延时开关
7	开关盒 / 2只
8	日光灯管套件（镇流器）	10W	1套
9	电流互感器		1只
10	空气开关		1只
11	保险丝座		1只
12	直插式保险座		2只
13	熔断器		3只
14	熔断器		2只
15	交流接触器		3只
16	接触器辅助触头		3只
17	热继电器		1只
18	热继电器座		1只
19	通电延时时间继电器		1只
20	时间继电器座		1只
21	2孔开关按钮盒		1只
22	3孔开关按钮盒		1只
23	行程开关		2只
24	行程开关		2只
25	倒顺开关		1只
26	电阻 75Ω/75W	WD18-3元器件箱	3只
27	电阻 10Ω/25W		1只
28	二极管		4
29	塑料安装卡子		250只
30	自攻螺丝		120只
31	走线槽		2米
32	接线端子排		5条
33	G形导轨	0.4米	1根
34	三相鼠笼式异步电动机	AC380V△	1台
