高低压供配电技术实训设备,供配电实训装置

SBGPDX-01B高低压供配电技术实训设备



1、概述

高低压供配电技术成套实训设备是根据《配电技术》、《继电保护技术》、《建筑供配电》等课程教学内容,结合实际配电系统而设计的实训教学设备,低压供配电技术实训设备含多种GCK低压电气控制柜组成多种配电线路,0.4 KV电压等级的配电柜。改变了屏式演试模式,贴近工程现场。

低压供配电实训考核设备(双回路供电)是由进线柜、计量柜、补偿柜、低压出线柜、联络柜(桥内接线方式)、负载柜组成。

采用柜式供配电系统,可以使学生建立起良好的职业习惯,全面掌握安全操作要领。

低压供配电技术成套实训装置适用于电力、电气、自动化、建筑电气、工民建等电专业及非电专实训教学。

低压供配电技术实训设备具有:

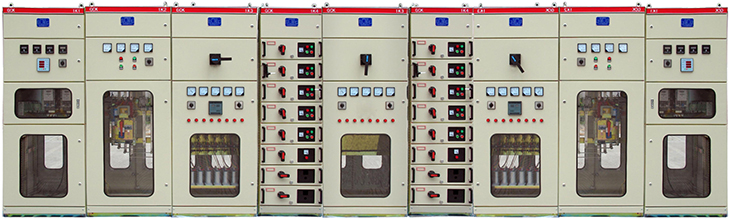

供配电技术实训设备部分实物外形参考照片具体以实物为准

⑴全面性,能够使学生对供配电系统的一、二次系统有比较全面的了解,熟悉配电设备的供配电方式;

⑵系统性,真实反映供配电系统的结构;

⑶实操性,以较真实的工作现场,达到现场教学的目的,在提高学生动手能力的基础上,加深对理论知识的理解;

⑷安全性,在进线柜前段增加漏电断路器,成套设备具有短路、过载等保护方式。开门断电控制,为保证安全,除计量柜外,所有柜体配有开门断电的继电控制装置。⑸示教性,配电成套装置柜体全部开有观察窗,使学生在保证安全的基础上观察到设备的元件、工作状态和大部分主接线。

2、设备的功能和实训项目

低压供配电技术成套实训设备包含不同的低压配电柜,覆盖了常见的低压供配电的配置。

柜体安装方式为整体安装方式。进出线方式为上(下)进出线。

低压柜采用分段式母线连接方式,与下引母线和引出排进行软连接,学生可以完成隔离开关、断路器、接触器、电流互感器、仪表、补偿电容、其他控制电器、母线的拆装与连接和操作。

部分实训项目:

1、配电系统运行方式实训

2、低压配电设备的倒合闸操作实训

3、双回路供电及联络柜操作实训

4、互感器实训

⑴电流互感器接线方式

⑵有功、无功电度表的接线实训

⑶多功能综合仪表接线实训

⑷抄表实训

5、开关电器实训

⑴低压框架断路器的原理与接线

⑵低压塑壳断路器的原理与接线

⑶隔离开关的原理与接线

5、手动功率因数补偿实训

6、自动功率因数补偿实训

7、低压配电线路分级保护实训

8、接地保护实训

90.4KV照明系统配电实训

100.4KV动力系统配电实训

11、母线联络柜倒闸实训

12、安全操作规程培训

13、供配电工、维修电工职业技能鉴定考核训练

3、高低压供配电技术实训设备主要配置、功能及主要性能、技术指标

序号

设备名称

规格/型号

数量(套)

用途

功能要求

主要性能及技术指标

1

进线柜

GCK

2

总电源控制

1、附进线带漏电空气开关(板后操作)

2、主断路器可以手动操作也可以电动操作

3、带有进线电压指示仪表

4、可以进行各相电压转换操作

5、有三相电流指示仪表

6、断路器板前操作

7、设备带有前后有隔离保护钢板

8、前后开有观察窗

9、进线方式:上下均可进出线

1、断路器:DW15-630/160A

2、电压表:6L2-V 450V

3、电流表:6L2-A

4、互感器:BH-0.66

5、电压转换开关:LW5-16YH3/3

6、空气开关(带漏电保护):DZ20LE

2

计量柜

GCK

2

电能计量

1、  有功功率显示

2、  无功功率显示

3、  有功电能计量

4、  无功电能计量

5、  综合显示仪表

6、  电压显示

7、  电流显示

8、  前后开有必要的观察窗

1、  电流互感器:BH-0.66

2、  三相四线有功电度表:DTS196

3、  三相四线无功电度表:DXS196

4、  有功功率显示:6L2-KW

5、  无功功率显示:6L2-VAR

6、  电压表(指针式):6L2-V

7、  电流表(指针式):6L2-A

8、  综合显示仪表(数显式):PY194E-2S4

3

补偿柜

GCK

2

功率因数补偿

1、  手动控制功能

2、  自动控制功能

3、  补偿电容自动放电功能

4、  补偿电容自恢复功能

5、  前后带有观察窗

6、  电容保护采用断路器保护

7、  功率因数显示

8、  前后开有观察窗

1、  补偿电容器:BSMJ0.4

2、  接触器:CJ19

3、  小型断路器:DZ47

4、  功率因数表:6L2-C0$

5、  自动补偿控制器:JKL5CF

4

出线柜(动力及照明柜)

GCK

2

动力及照明控制

1、  抽屉式,带有机械连锁机构,

2、  带有隔室

3、  每个控制单元带有断电保护和电压指示

4、  每个柜体6支路(动力3个支路,照明三个支路),每支路控制电流16A

1、  塑壳开关:AAM1

2、  接触器:CJX4

3、  电压表:99T1

5

联络柜

GCK

1

联络

连通或者切断两个主柜之间电源

桥内接线方式

6

负载柜

小车式

2

动力、照明负荷

1、  半开放式结构

2、  负载小车带单元控制

3、  可移动,车轮带自锁装置

1、  感性负载10个单元,每个单元轴功率2.2KW

2、  阻性负载10个单元,每个单元功率1KW

7

安全防护材料与工具



2

1、绝缘手套2

2、绝缘靴2

3、绝缘地毯20

4、套筒扳手1套(17件套)

5、梅花扳手1套(8件套)

6、呆头扳手1套(8件套)

7、接地线(5M

8、兆欧表(1000V)、万用表(MY60)、钳形表(5~200A)

9、电工常用工具

1、安全防护用品

2、安全防护用品

3、安全防护用品(正常的倒合闸、设备巡视、记录防护)

4~9、电气设备维护工具

1、安全防护用品应采用可在10KV环境下使用的合格产品。并能提供产品质量证明和企业资质证明。

8

安全标志

GB

1

安全防护





6、其他

⑴使用环境条件

1、周围空气温度不高于+40℃,不低于-5℃,24小时内平均温度不高于+35℃

2、相对湿度在最高温度+40℃时不超过50%,在较低温度时允许有较高的相对湿度,如+20℃时为90%

3、空气清洁,无腐蚀性及爆炸性气体,无导电及能破坏绝缘的尘埃;

4、无显著摇动和冲击振动的场合,垂直安装,倾斜度不应大于5度;

5、海拔高度不超过2000米;

6、成套设备适用于以下温度运输和储存;-25℃+55℃。在短时间内(不超过24小时)不超过+70℃

⑵主要技术参数

①、额定绝缘电压:直流660V

②、额定工作电压:交流380V

③、辅助电路额定工作电压:交流380V220V

④、母线额定电流:100A

⑤、分支母线额定电流:10~16A

⑥、柜体尺寸:柜高:2000mm,柜宽:600mm800 mm),柜深:800mm

⑶结构特征

①、柜体由薄钢板冲压成形,采用标准化设计,结构零-件通用性强,机械强度高。

②、柜体上部为主母线室、前部为电器室、后部为电缆进出线室,各室间有钢板或绝缘板作隔离,以保证使用安全。

③、柜体结构零件的表面保护层烤漆色泽美观质量可靠。

④、机械联锁:GCK柜抽屉小室的门与断路器或隔离开关的操作手柄设有机械联锁,只有手柄在分断位置时门才能开启以保证安全。

⑤、受电开关、联络开关(多回路供电时)及GCK柜的抽屉都具有两个位置:接通位置及断开位置。
