2026年5月9日

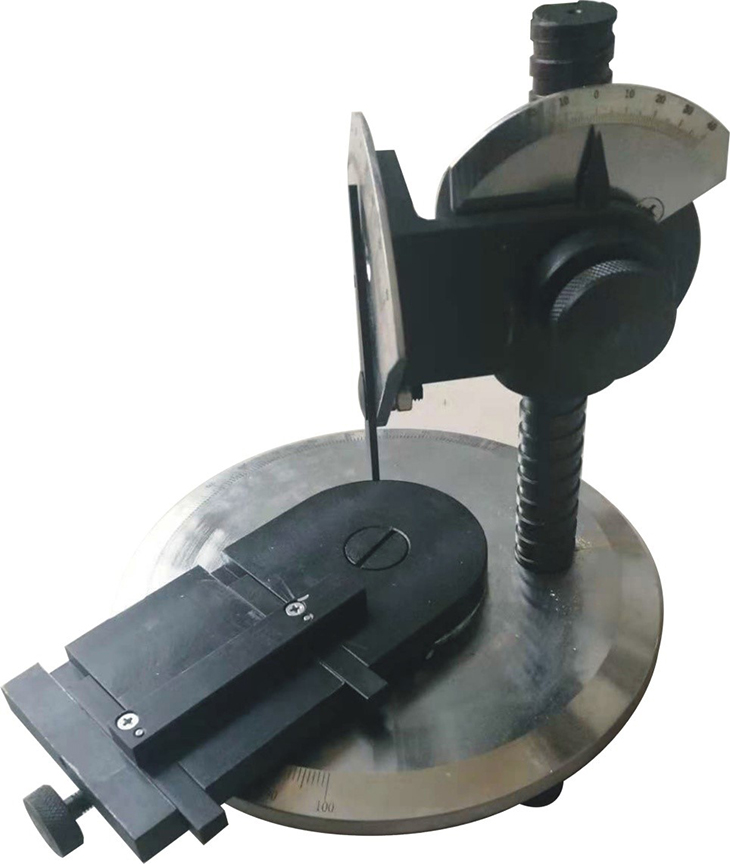

SB-CDY-B型车刀量角仪
车刀量角仪主要用测量各种车刀主剖、法剖面、纵剖面的ISO制的几何角度，即可以作为刀具制造厂和机械工厂工具车间测量角度的辅助工具，也是金属工艺学及切削原理课程教学与实验的必备仪器之一，也是金工实习实践中磨刀必备仪器。
通过亲手测量可以让 学生增加加对刀具角度的理解和认识。
技术参数：
1.功能：可测量前角、后角、刃倾角、主（副）偏角。测量范围±30°，刻度盘标定范围±40°。
2.配置车刀六把：丝刀（螺纹车刀）、挖刀（挖内孔）、45°车刀（车外圆、平端面、倒角）、90°车刀（精车刀、车外圆、平端面）、75°车刀（精车刀、车外圆、平端面）、切刀（切断、切槽）。
3.仪器材料：用45′钢精工制作。
4.金属表面镀铬，发黑处理。
5.外形尺寸不小于265×250×250mm。
实训项目：
1、熟悉车刀切削部分的构造要素，掌握车刀标注角度的参考系及车刀标注角度的定义；
2、了解车刀量角仪的结构，学会使用量角仪测量车刀标注角度；
3、绘制车刀标注角度图，并标注出测量得到的个标注角度数值；
4、根据所测车刀的主偏角、副偏角、后角，设计并绘制车刀的前脚和刃倾角。

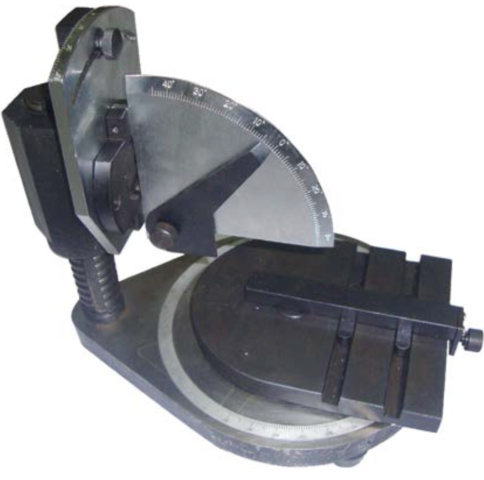

SB-CDY-A型车刀量角仪
本车刀量角仪主要用测量各种车刀主剖、法剖面、纵剖面的ISO制的几何角度。是金属工艺学及切削原理课程教学与实验的必备仪器之一，也是金工实习实践中磨刀必备仪器。
主要参数：
材料：45#钢
测量范围：（1）前角、（2）后角、（3）量倾角、（4）主（副）偏角
规格尺寸：长280x宽250x高240mm.
|
